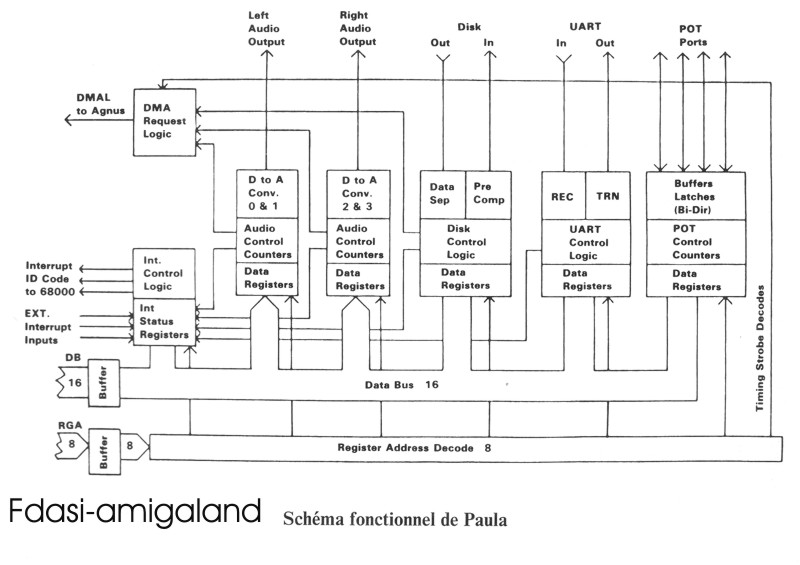

Circuit personnalisé son/périphériques

Paula
Caractéristiques
• Quatre voix de sortie son sur deux canaux stéréo
• Neuf octaves
• Ondes sonores complexes
• Utilise la modulation d'amplitude et de fréquence
• Commandes E/S pour données sur disquette et ports de commande
• Contrôleur de disquettes
• Système de commande des interruptions

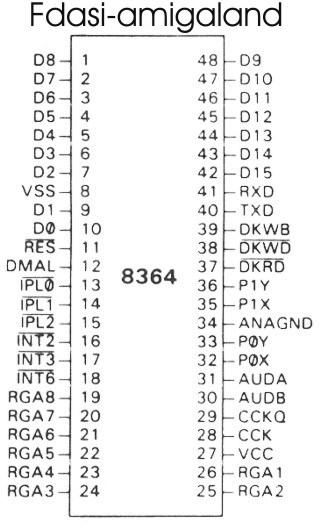

Broche
Nom
 Description
Type

1-7
D2-D8
 Lignes 2 à 8 du bus de données
E/S
8
Vss
 Masse
E
9-10
D0-D1
 Lignes 0 et 1 du bus de données
E/S
11
/RES
 Réinitialisation du systeme
E
12
DMAL
 Ligne de demande DMA
S
13-15
/IPL0-2
 Lignes 0 et 2 d'interruption
E
19-26
RGA1-8
 Adresses 1 à 8 des registres
E
27
Vcc
 +5v CC
E
28
CCK
 Horloge couleur
E
29
CCKQ
 Retard de l'horloge couleur
E
30
AUDB
 Audio droit
S
31
AUDA
 Audio gauche
S
32
POTOX
 Pot 0X
E/S
33
POTOY
 Pot 0Y
E/S
34
VSSANA
 Masse analogique
E
35
POT1X
 Pot 1X
E/S
36
POT1Y
 Pot 1Y
E/S
37
/DKRD
Données de lecture disqette
E
38
/DKWD
 Données d'ecriture disqette
S
39
/DKWE
 Autorisation d'ecriture sur la disqette
S
40
TXD
 Données de transmission serie
S
41
RXD
 Données de réception série
E
42-48
D9-15
 Lignes 9 à 15 du bus de donnees
E/S
