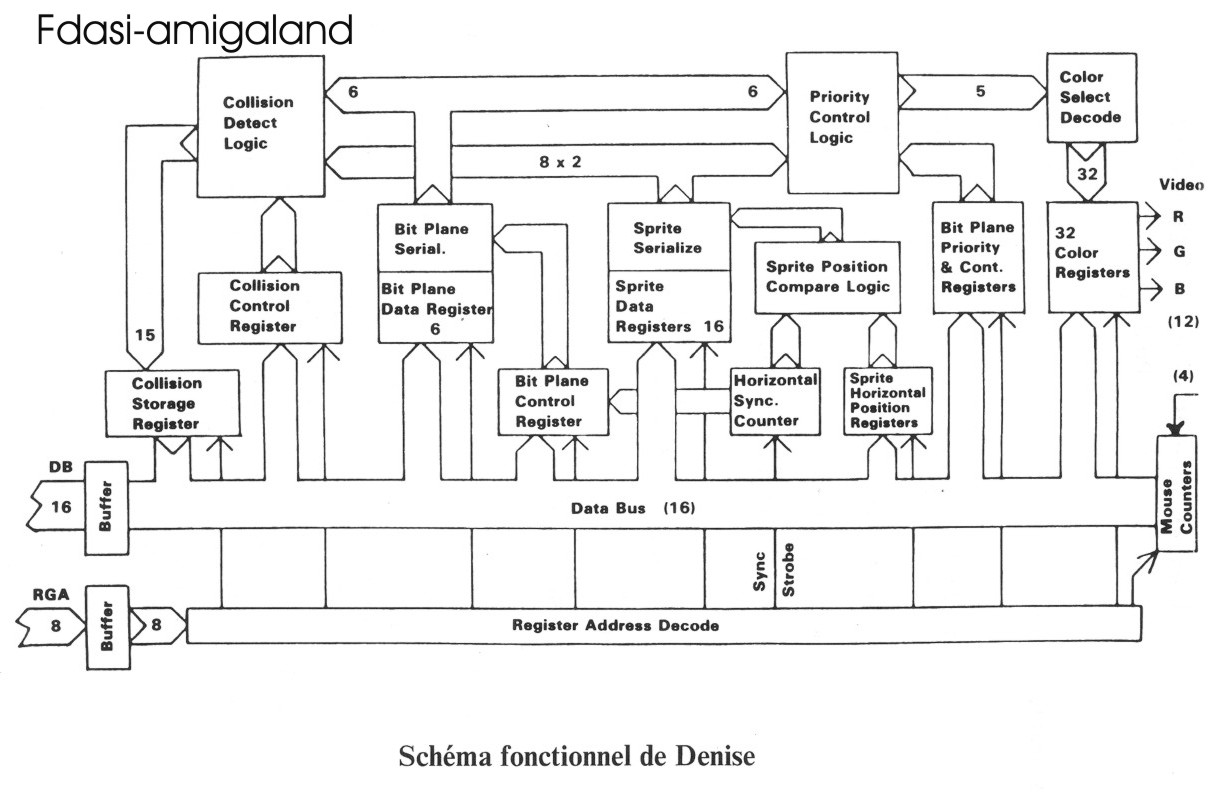

Circuit graphique personnalisé Denise

Caractéristiques
• Plusieurs résolutions de 320 x 200 à 640 x 400
• 4096 couleurs sur un téléviseur ou un moniteur RVB
• Huit contrôleurs réutilisables pour sprite (petite image pour les jeux)
• 60 ou 80 colonnes de texte
• Même logiciel pour tous les téléviseurs et moniteurs

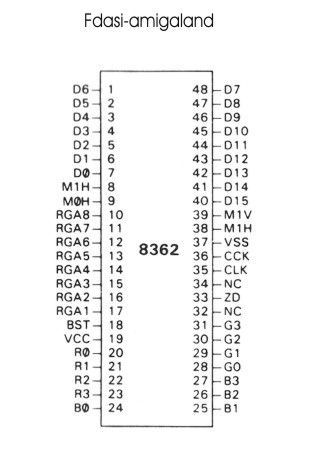

Broche
Nom
 Description
Type

1-7
D0-D6
 Lignes 0 à 6 du bus de données
E/S
8
M1H
 Souris 1, horizontal
E
9
M0H
 Souris 0, horizontal
E
10-17
RGA1-8
 Adresse des registres de 1 à 8
E
18
/BURST
 Brosse couleur
S
19
Vcc
 + 5 V CC
E
20-23
R0-3
 Bit rouge vidéo 0 à 3
S
24-27
B0-3
 Bit bleu vidéo 0 à 3
S
28-31
G0-3
 Bit vert vidéo 0 à 3
S
32
N/C
 Pas de connexion
P/C
33
/ZD
 Indicateur d'arrière-plan
S
34
N/C
 Pas de connexion
P/C
35
7M
 Horloge à 7,15909 MHz
E
36
CCK
 Horloge couleur
E
37
Vss
 Masse
E
38
M0V
 Souris 0, vertical
E
39
M1V
 Souris 1, vertical
E
40-48
D7-D15
 Lignes 7 à 15 du bus de données
E/S
